Clavinova CLP-360 - defektes Bauteil


S
sws
Dabei seit
26. März 2021
Beiträge
1
Reaktionen
0
Hallo,
nach 30 Jahren hat sich mein CLP350 verabschiedet.
Wir haben mal einen Multimeter an die versch. Bauteile gehalten und eines identifiziert, aus dem keine Spannung mehr raus kommt, aber welche hineingeht.
Sicherungen sind getauscht.

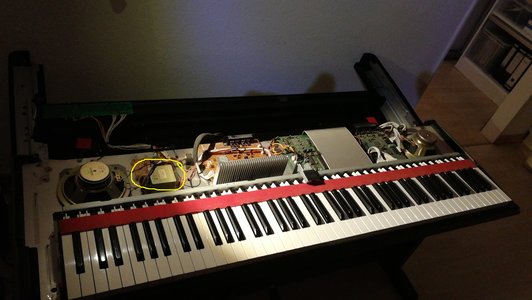

Hat jemand eine Ahnung, welches Bauteil das eingekreiste ist? Und ist so etwas zu vernünftigen Kosten zu reparieren?
Das E-Piano hat nostalgischen Wert, weshalb die Reparatur überhaupt in Erwägung gezogen wird.

Für sachdienliche Hinweise dankbar :-)

Gruß, Steffen


Anhänge

  • PHOTO_20210201_190848.jpg
    436,9 KB · Aufrufe: 24
  • PHOTO_20210201_190916.jpg
    685,3 KB · Aufrufe: 25
Cee
Cee
Dabei seit
6. Feb. 2021
Beiträge
268
Reaktionen
199

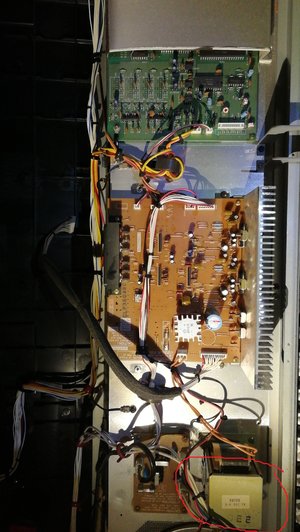

Das ist der Netztrafo, Vorsicht! Strom bekommt er vom direkt benachbarten Board, wenn der Netzschalter betätigt wird. Er liefert Wechselstrom an das braune Mainboard, wo nochmal abgesichert, gleichgerichtet (runder Metallkühlkörper auf Board) und auf 5 und 9 V geregelt wird (IC1 u. 2 am großen Kühlkörper vorn).

Achtung, bei angeschlossenem Stecker stehen Teile unter Netzspannung, selbst wenn der Geräteschalter auf AUS steht!

Schaltplan und Service-Handbuch zum clp350 kannst Du mit "clp-350 service manual" googeln, da habe ich laienhaft reingeschaut.

Ein Fall für den Yamaha-Service, würde ich sagen...

Cee

Zuletzt bearbeitet:
W
wolfvorkauf
Dabei seit
10. Nov. 2022
Beiträge
1
Reaktionen
0
Hallo habe das gleiche Problem mit dem clavinova clp 360 bei mir ist aber die Midi sektion intakt
habe keine Lautsprecher ausgabe, das selbe könnte natürlich auch bei dir sein, sodass du nur noch mir Kopfhören spielen kannst?
Ich benutze es zur Zeit als Midikeyboard und zum üben, da die Tastatur wirklich Klavierähnlich ist .
wenn du keine verwendung mehr für das clavinova hast, würde ich dir gerne das Motherboard abnehmen ( XF480 ) um bei mir wieder den Verstärker und die Lautprecher wieder zu aktivieren.
ansonsten must du bei dir einfach das Netzteil auswechseln, melde dich ruhig und schreib mal wie du voran kommst
viele Grüsse von der Ostsee
