Grotrian-Steinweg-Selbstspieler

[agraffentoni]

Hallo zusammen,

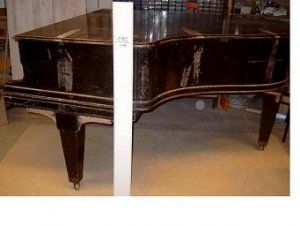

hier habe ich Bilder des Flügels eingestellt, der nach und nach auf Normalmaße umgebaut wird.
Grüße
Toni



[agraffentoni]

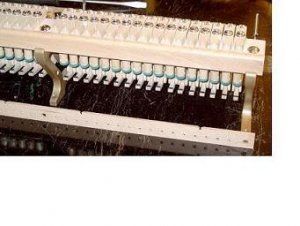

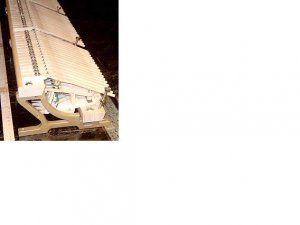

Hier noch zwei Bilder von der neu aufgebauten Mechanik:
Die Holzleiste im Vordergrund ist der aus dem alten Mechanikbalken gewonnene Teilungsstab.
Grüße
Toni



[Pianosupply]

Schaut gut aus. Bin sehr gespannt über den Fortgang der Aktion!

LG
Patrick



[agraffentoni]

Es geht weiter

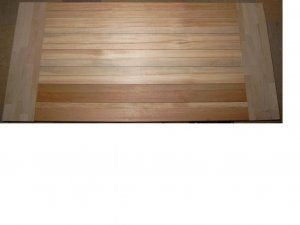

Hier ein Bild vom Material für den neuen Mechanikboden (Stuhlboden) vor dem Verleimen.
Die Holzarten sind Kiefer mit vorwiegend stehenden Jahresringen und Buche für die Überblattungen.
Nach dem Verleimen kommt noch eine 20mm Massivbuchekante dran.
Das Ganze 1470x700x45mm in den Abmessungen.
Grüße
Toni



[agraffentoni]

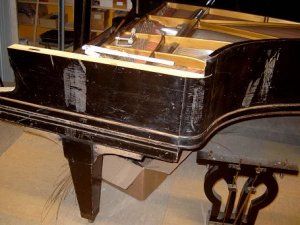

Die Zargenhöhe stimmt jetzt

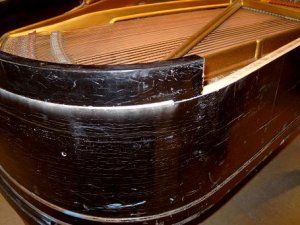

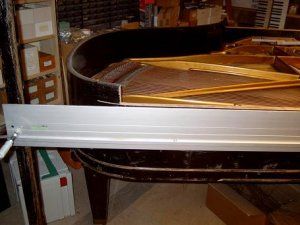

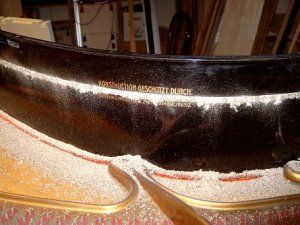

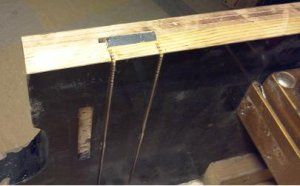

Hier nun die Bilder vom Absägen/Fräsen der Flügelzarge, insgesamt 6,5cm.

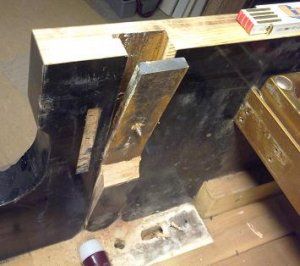

Der dunkle längliche Fleck auf der Oberseite der Kurzwand in ein eingelassenes Flacheisen 12x50mm zu Stabilisierung.:(:(
Das mochte das Sägeblatt nicht so gerne:oops:

Grüße
Toni

"Konstruktion geschützt durch" aber nicht 'vor'(der Oberfräse):mrgreen:



[Tinn]

Lieber TONI,

bist du noch dran, an dem Thema?
Ich hatte mir so etwas auch schon überlegt, bin aber zu keiner Lösung
gekommen, was die Tastatur angeht.
vom neuen Pilotenpunkt bis zum Ende verlaufen die
originalen Tasten ja leider strahlenförmig, und nicht
parallel zu den Hebegliedern.
also ohne den Doppelknick.

Wirst du einen neuen Satz Tasten aussägen?

Gruss,

Tinn



[agraffentoni]

Hallo Tinn,
momentan ruht das Projekt wegen anderer, beruflich anstehehender Projekte.
Ich werde eine neue Klaviatur herstellen.
Mehr voraussichtlich gegen Ende des Jahres...
Grüße
Toni



[Tinn]

Hallo Toni,

Mein Flügel klingt schon sehr gut.
allerdings deinen Nerv und Trieb zu einem kompletten Umbau hab ich nicht.
Hoffentlich hast du wieder mehr zeit am Jahresende.

Die schwergängige Mechanik ist halt leider ein Problem.
Ich denke , dass bei mir auch zu schwere Hämmer montiert wurden.
83/75 Weissbuche.
Könntest du gelegentlich deine Hämmer nachmessen?

Viele GRüsse,

Tinn



[agraffentoni]

...83/75 Weissbuche.
Könntest du gelegentlich deine Hämmer nachmessen?

Viele GRüsse,

Tinn

Hallo Tinn,
endlich bin ich dazugekommen die Hämmer zu messen.
Die nach eingeschicktem Vorbild angefertigten Hämmer von Abel:
83/75 Weißbuche mit grünem Unterfilz, zum Hammerschwanz konisch geschliffen.
Grüße
Toni



[agraffentoni]

Kontersteg bei Grotrian

Ein Hallo an die Spezialisten:
Bei meinem Grotrian ist auf der Unterseite des Resonanzbodens ein Kontersteg eingebaut.
Was für eine Funktion hat dieser? Wäre es sinnvoll diesen zu entfernen?
Ich könnte mir vorstellen, daß sich die zusätzliche Masse nachteilig auswirkt.
Wer hat Erfahrungen damit?
Grüße
Toni



[klaviermacher]

Hallo Toni,

Ich würde den Kontrasteg nicht abnehmen, wenn der Flügel gut klingt. Der Erzeuger wird sich dabei was gedacht haben. Man macht das, um ein homogeneres Klangbild insbesondere bei den Spreizen zu erhalten, wo die Stege oben vielleicht weit ausgeschnitten wurden. Der Boden bleibt mit dem Kontrasteg stabiler und damit die Stimmung. Vielleicht geht beim abnehmen sogar die Wölbung verloren.

LG
Michael



[agraffentoni]

Übriges Eisen

Lieber Michael,
vielen Dank für Deinen Rat.:p

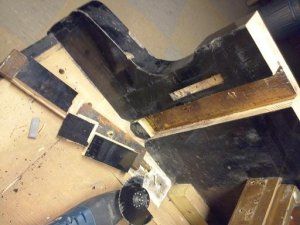

Zwischenzeitlich habe ich das zur Verstärkung der Zarge eingebaute Flacheisen entfernt.
Dieses stellt sich nämlich bei der Verkürzung der Spiellade entsetzlich in den Weg.:D
Das mag das für Holzbearbeitung gedachte Werkzeug überhaupt nicht.:-x



Grüße
Toni



[agraffentoni]

Weitere Bilder

Heute zwei Bilder von der neu zu machenden Klaviatur.
Die Tastenköpfe stammen von einer sehr gut erhaltenen, etwa 15 Jahre alten Klaviatur der Firma Kluge. Sie kommt aus einem Seiler-E-Piano, welches mit Flügelmechanik ausgestattet war. Die Elektronik war wohl irgendwann hinfällig, sodaß die 'Mechanik' übrig blieb.

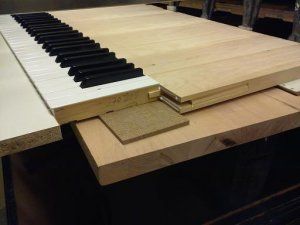

Auf dem ersten Bild sieht man, wie die Tastenköpfe an die neue Klaviaturtafel angeleimt wurden.
Das zweite Bild zeigt die gebohrte, gefräste und angezeichnete Tafel.



Grüße
Toni



[agraffentoni]

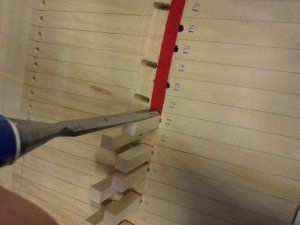

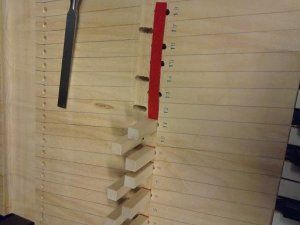

Austuchen

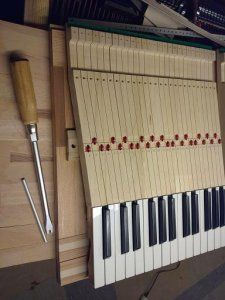

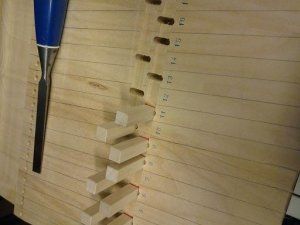

Heute ein paar Bilder vom Austuchen der Waagebalkenführung:




Grüße
Toni



[klaviermacher]

Sehr schön, Toni!

Ich glaube nicht, dass Dir das hier so schnell jemand nach macht :D:D:D

LG
Michael



[agraffentoni]

Sehr schön, Toni!

Ich glaube nicht, dass Dir das hier so schnell jemand nach macht :D:D:D

LG
Michael

Naja, so schnell ist das auch wieder nicht - laboriere ich doch seit letztem Frühjahr an diesem Projekt.

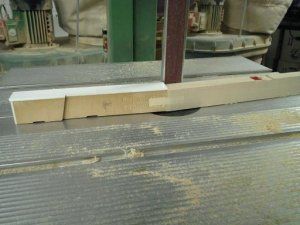

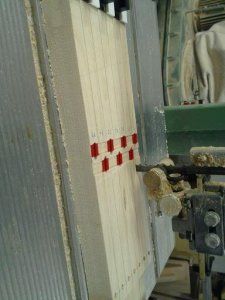

hier noch Bilder vom Tastenaufsägen:



Grüße
Toni



[agraffentoni]

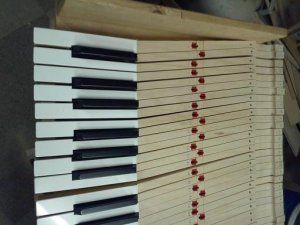

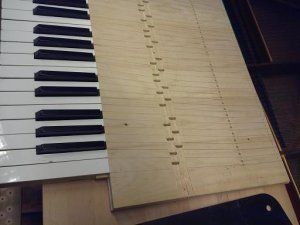

Nun sind die Tasten auf dem neuen Klaviaturahmen aufgelegt und ausgerichtet.
Den Rahmen habe ich aus über 60 Jahre altem Oregon, welches urspünglich in Kirchenbänken Verwendung fand angefertigt. Die vorderen, ovalen Führungsstifte stecken in zwei eingeleimten Streifen aus Birke-Multiplex, der Waagebalken wurde aus Eichen- und Buchenholz verleimt.

Beim nächsten Arbeitsschritt werden die Sägekanten der Tasten glattgeschliffen und dadurch auch die Abstände der Tasten untereinander gleichmäßig eingerichtet.

Grüße
Toni
P.S. Der Waagebalken wird natürlich noch mit Klaviaturrahmen-Stellschrauben ausgerüstet.:p



[Tastenscherge]

Sehr schön, Toni!

Ich glaube nicht, dass Dir das hier so schnell jemand nach macht

Ich hätte es auch nicht viiiieeeel besser gemacht :D :D :D

Kleiner Scherz: Respekt!!



[klaviermacher]

Ich mag die Arbeit, Toni!

Auch wenn der Fachmann auf den ersten Blick erkennt, dass es eine Orgelklaviatur ist, finde ich cool, dass Du die Aufnahmen hier ins Forum stellst. Ein paar Videos wären noch klasse (-:

LG
Michael



[agraffentoni]

... dass es eine Orgelklaviatur ist,...

Lieber Michael,
sicher meinst Du damit die Austuchungen am Waagestift.
Das machen die Orgelbauer tatsächlich so, es gibt aber auch die Variante mit Bäckchen.
- oben gesehene Version bringt eine kleinere Kreisbewegung an dieser Stelle mit sich und somit auch weniger Reibung:p
Grüße
Toni
